Как пользоваться штангенциркулем: пошаговая инструкция, считывание нониуса и типичные ошибки

Что узнаешь

• Устройство штангенциркуля и за что отвечает каждая его часть — от губок до глубиномера.
• Пошаговый алгоритм измерения наружных, внутренних размеров и глубины.
• Простой способ считывания показаний по нониусу с живым примером.
• Пять главных ошибок новичков, из-за которых результаты «плавают» от замера к замеру.
• Когда достаточно штангенциркуля, а когда нужен микрометр.
• Правила хранения и ухода, чтобы инструмент не терял точность годами.

Штангенциркуль — почти единственный измерительный инструмент, который умеет «всё сразу»: диаметр болта, внутренний диаметр трубы и глубину отверстия он меряет одним и тем же корпусом. Но правду он говорит только в руках того, кто умеет им пользоваться. Ниже — пошаговая инструкция, разбор нониуса на конкретном примере и ошибки, из-за которых у новичков получаются разные цифры при повторных измерениях.

Что такое штангенциркуль и зачем он домашнему мастеру

Штангенциркуль — это универсальный измерительный инструмент для точного определения наружных и внутренних размеров, а также глубины отверстий и уступов. Его точность (0,1–0,05 мм у механических моделей) на порядок выше, чем у линейки, поэтому он закрывает около 90 % бытовых задач:

• подобрать ключ, дюбель или фитинг по размеру детали;
• проверить толщину листа, доски или металла перед покупкой крепежа;
• убедиться, что новая деталь совпадает со старой до установки.

Где штангенциркуля уже мало? Там, где важна точность до сотых долей миллиметра: посадка подшипника, износ вала, толщина стенки тонкостенной трубки. Для таких задач существует микрометр — о сравнении поговорим ниже.

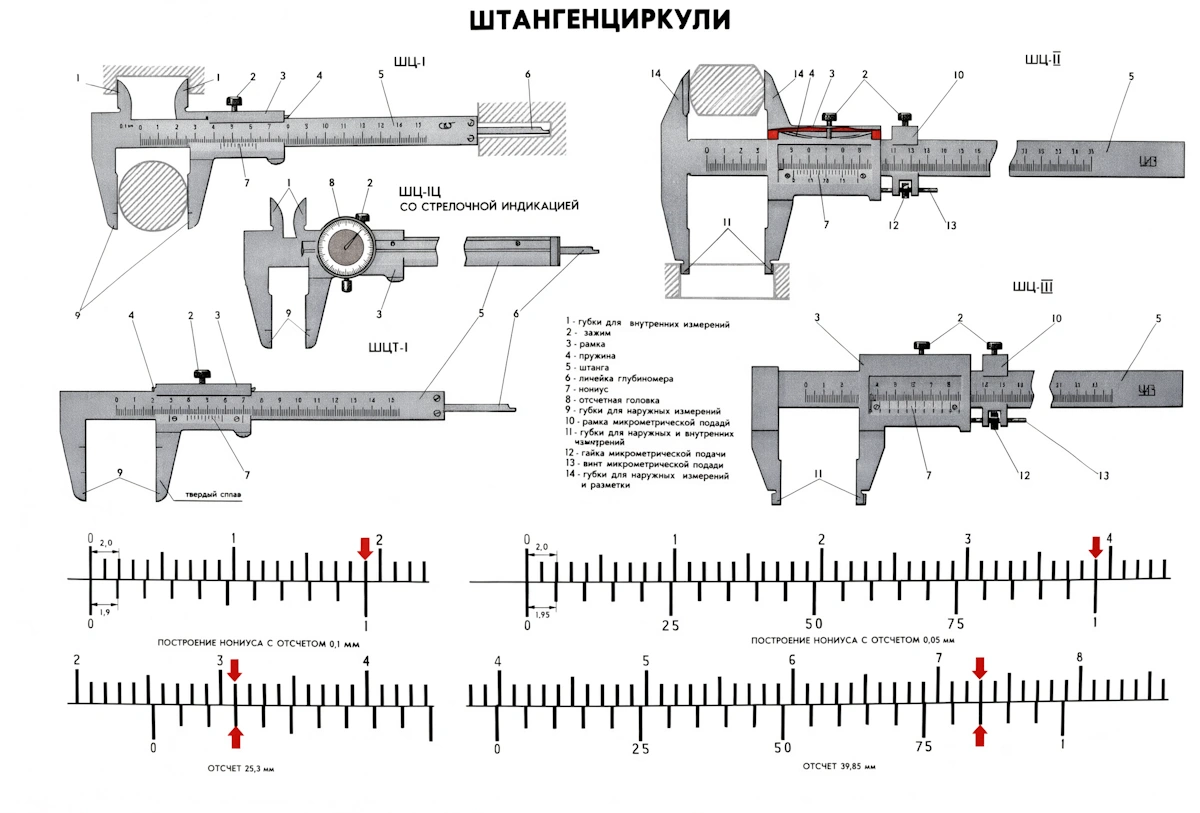

Устройство штангенциркуля: краткая схема

Прежде чем измерять, разберёмся, из чего состоит инструмент. Основные части любого механического штангенциркуля:

• Штанга — несущая линейка с основной шкалой в миллиметрах.
• Рамка с нониусом — подвижная часть со вспомогательной шкалой для долей миллиметра.
• Нижние губки — для наружных измерений (диаметр болта, толщина пластины).
• Верхние губки — для внутренних измерений (отверстие, паз, внутренний диаметр трубы).
• Глубиномер — тонкий стержень с торца штанги для измерения глубины.
• Стопорный винт — фиксирует рамку, чтобы не сбить показание при снятии инструмента с детали.

Что такое цена деления и почему это важно

Цена деления нониуса — это минимальный размер, который инструмент может показать. У механических штангенциркулей она бывает 0,1 мм, 0,05 мм или 0,02 мм — значение обычно выгравировано прямо на рамке рядом с нониусом. Электронные модели выводят на дисплей значения с шагом 0,01 мм. Знать свою цену деления критично: именно на неё вы умножаете номер совпавшей риски нониуса при считывании показания. Ошибка в этом шаге — самая частая причина «неверных» результатов у новичков.

Пошаговая инструкция: как правильно измерять штангенциркулем

Шаг 1. Подготовка инструмента

1. Протрите губки и штангу мягкой чистой тканью — даже тонкая плёнка масла или пыль меняют результат.
2. Сведите губки до упора и проверьте нулевое положение: нулевая риска нониуса должна точно совпасть с нулём основной шкалы, а стержень глубиномера — быть вровень с торцом штанги.
3. Посмотрите на сомкнутые губки на просвет: щелей быть не должно. Есть щель или сбитый ноль — инструмент врёт, и измерения нужно отложить до проверки.

⚠️ Важно: При работе с любым измерительным инструментом ознакомьтесь с общими правилами безопасности — особенно если измеряете детали под напряжением или вблизи движущихся частей. Измерения проводятся только на остановленном, обесточенном и остывшем оборудовании.

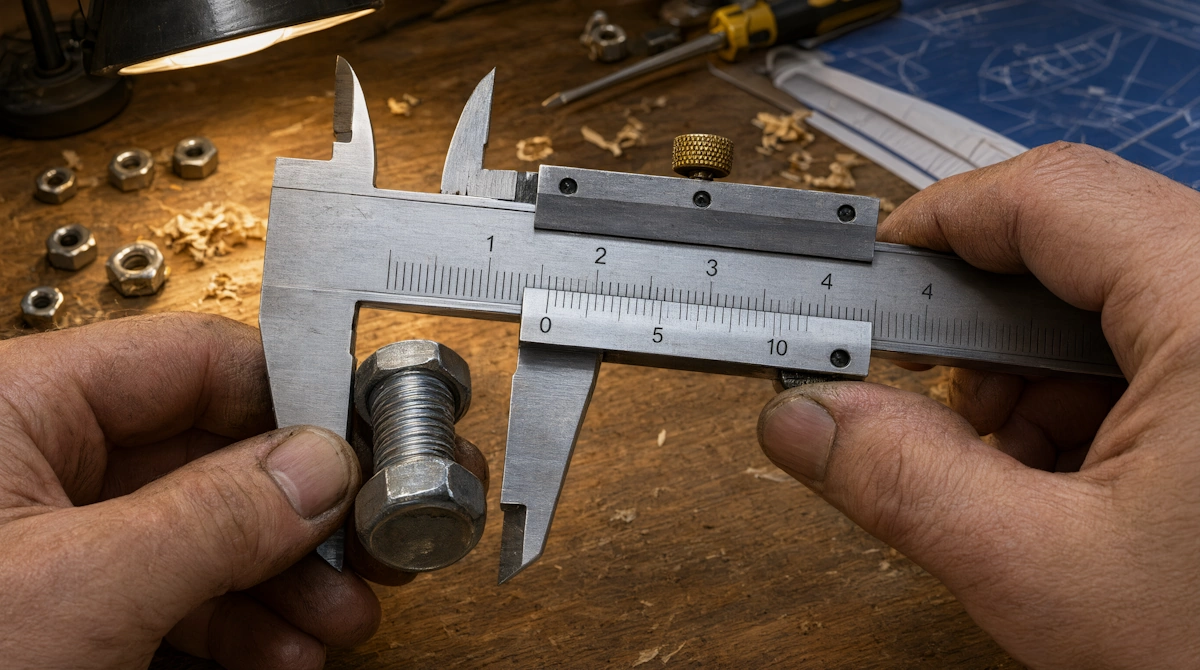

Шаг 2. Измерение наружных размеров (деталь, труба, болт)

1. Разведите нижние губки шире детали.
2. Введите деталь между губками ближе к штанге, а не к кончикам губок — так меньше перекос.
3. Плавно сведите губки до лёгкого касания поверхности. Деталь не должна болтаться, но и зажимать её нельзя.
4. Зафиксируйте рамку стопорным винтом и считайте показание.

Шаг 3. Измерение внутренних размеров (отверстие, паз)

1. Сведите верхние губки и аккуратно введите их в отверстие.
2. Плавно разводите губки до касания стенок, слегка покачивая инструмент: вы ищете максимальный размер по диаметру.
3. Зафиксируйте рамку и считайте показание. Внимание: у части моделей (например, штангенциркулей типа ШЦ-II и ШЦ-III) к показанию прибавляется толщина самих губок, указанная в паспорте, — сверьтесь с инструкцией к своему инструменту.

Шаг 4. Измерение глубины (отверстие, уступ)

1. Приставьте торец штанги к кромке отверстия — опорная поверхность должна лежать ровно, без перекоса.
2. Выдвиньте стержень глубиномера до касания дна.
3. Зафиксируйте рамку и считайте значение по шкале.

Шаг 5. Как правильно считать показания по нониусу (с примером)

1. Целые миллиметры: посмотрите, где стоит нулевая риска нониуса относительно основной шкалы. Прошла отметку 12, но не дошла до 13 — целая часть 12 мм.
2. Доли миллиметра: найдите риску нониуса, которая совпадает с риской основной шкалы точнее всех остальных.
3. Умножьте номер этой риски на цену деления нониуса (0,1; 0,05 или 0,02 мм).
4. Сложите целую и дробную части.

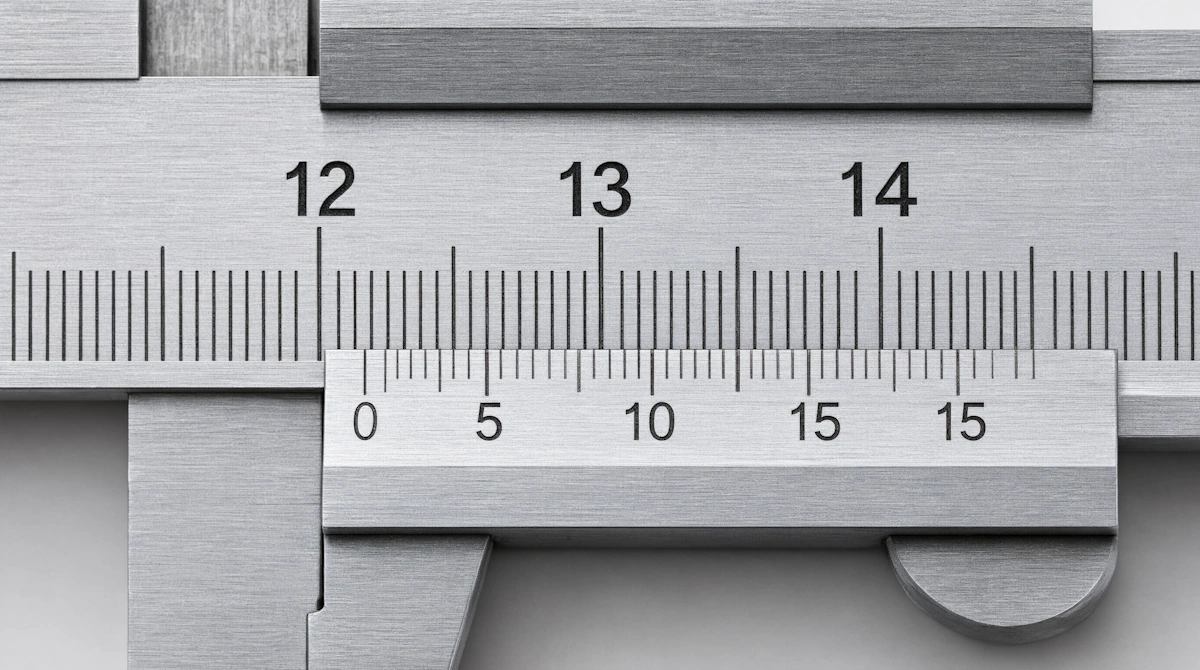

Пример. Ноль нониуса прошёл отметку 12 мм. Точнее всех совпала 9-я риска нониуса при цене деления 0,05 мм. Считаем: 9 × 0,05 = 0,45 мм. Итог: 12 + 0,45 = 12,45 мм.

Смотрите на шкалу строго перпендикулярно: взгляд под углом даёт параллакс — кажется, что совпала не та риска, и вы получаете лишние или недостающие сотые.

Типичные ошибки новичков

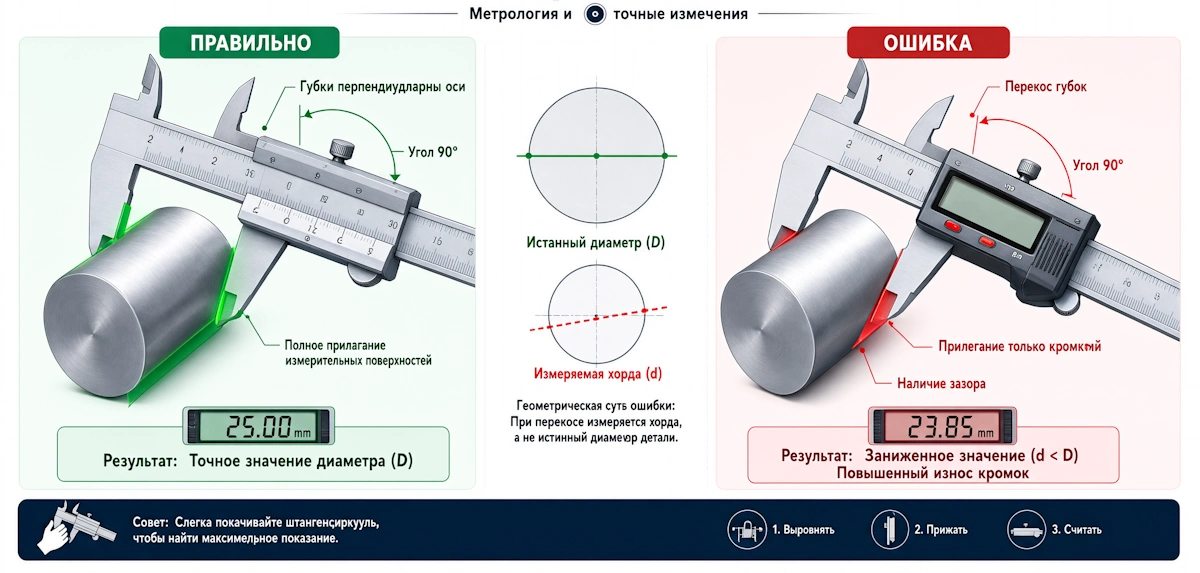

• Перекос губок. Если деталь стоит у кончиков губок или рамка перекошена, губки касаются её кромками, и показание завышается или занижается. Как избежать: размещайте деталь ближе к штанге, сводите губки плавно и проверяйте перпендикулярность; при сомнении посмотрите на контакт на просвет.
• Слишком сильное сжатие. У штангенциркуля нет трещотки, как у микрометра, поэтому усилие контролирует только ваша рука. Перетянули — тонкостенная трубка или мягкая деталь деформируется, и размер «поплывёт». Правило: губки касаются детали, но деталь ещё можно слегка сдвинуть без усилия.
• Грязь, заусенцы и стружка на губках. Песчинка в 0,02–0,05 мм уже даёт ошибку, сравнимую с ценой деления. Как избежать: протирайте губки и саму деталь перед каждым точным замером.
• Неверное считывание нониуса. Взгляд под углом (параллакс), путаница с ценой деления, выбор «примерно совпавшей» риски. Как избежать: смотрите перпендикулярно, заранее узнайте цену деления своего нониуса и выбирайте риску с наиболее точным совпадением.
• Измерение «на глаз» без фиксации и единичный замер. Пока вы держите рамку пальцами, она незаметно сдвигается — отсюда разные цифры при повторных измерениях. Как избежать: фиксируйте рамку стопорным винтом прямо на детали и делайте 2–3 замера, беря среднее значение.
• Измерение горячей детали. Металл расширяется от нагрева, а тепло ваших рук за минуту меняет размер тонкой детали. Нормальная температура измерений — около 20 °C. Дайте детали остыть и не держите её в ладонях перед замером.

Штангенциркуль vs микрометр: когда чего достаточно

Параметр	Штангенциркуль	Микрометр
Цена деления / точность	0,1 / 0,05 мм (у части моделей 0,02 мм)	0,01 мм
Что измеряет	Наружные, внутренние размеры и глубину	В основном наружные размеры (спецмодели — внутренние)
Скорость работы	Высокая: приложил и считал	Ниже: требует настройки и аккуратного хода трещотки
Типичные задачи	Болты, трубы, доски, глубина отверстий	Валы под подшипник, поршни, проволока, износ деталей

Простое правило: если допуск детали «до десятой» (0,1 мм) вас устраивает — берите штангенциркуль. Если речь о посадках с натягом, износе шеек вала или подборе подшипника — нужна точность до сотых. Если вам нужна точность до сотых долей миллиметра (например, при подборе подшипника или калибровке детали), штангенциркуля уже недостаточно — нужен микрометр, и мы разобрали его в отдельной инструкции.

Что можно измерять штангенциркулем: практические сценарии

• Диаметр болта или сверла — чтобы подобрать ключ, патрон или метчик. Измеряйте по наружному диаметру резьбы в нескольких сечениях. Кстати, если крепёж уже повреждён, перед тем как подбирать съёмник или ключ, важно точно измерить диаметр болта штангенциркулем — от этого зависит, какой инструмент подойдёт.
• Толщина материала — листа металла, фанеры, доски: от толщины зависит выбор длины саморезов и дюбелей.
• Внутренний диаметр трубы — для подбора фитинга или муфты: используйте верхние губки, разводя их до касания стенок.
• Глубина отверстия — для выбора дюбеля: глубиномер покажет, не упрётся ли дюбель в дно отверстия.

Ограничение: рабочая зона губок ограничена по длине, поэтому глубокий паз на дне длинной трубы или отверстие в узком колодце штангенциркуль может просто не достать. Для труднодоступных мест существуют модели с удлинёнными губками либо другие инструменты — тот же микрометр или нутромер.

Уход за инструментом: как не потерять точность

• Храните в чехле или футляре в сухом месте, вдали от влаги, отопительных приборов и прямого солнца.
• После работы протирайте штангу и губки мягкой тканью; при длительном хранении слегка смазывайте инструмент индустриальным маслом тонким слоем.
• Чего нельзя делать: ронять инструмент (рамка и губки теряют геометрию), царапать шкалу абразивом, класть штангенциркуль в один ящик с напильниками и наждаком, оставлять его во влажном помещении.
• Когда пора проверять: перед ответственными измерениями сверяйте ноль; если показания «плавают» — сравните инструмент с эталонным предметом (концевая мера, калиброванный подшипник). При постоянной профессиональной эксплуатации инструмент периодически проходит поверку; для домашних задач достаточно регулярной проверки нуля и сравнения с эталоном.

📅 Информация актуальна на 19 августа 2026 года. Технические характеристики (цены деления, точность, правила хранения) сверены с ГОСТ 166-89 и паспортами производителей; подробнее о том, как мы проверяем факты, — в методологии проверки фактов. Больше материалов по уходу за инструментом — в разделе «Инструменты и безопасность».
